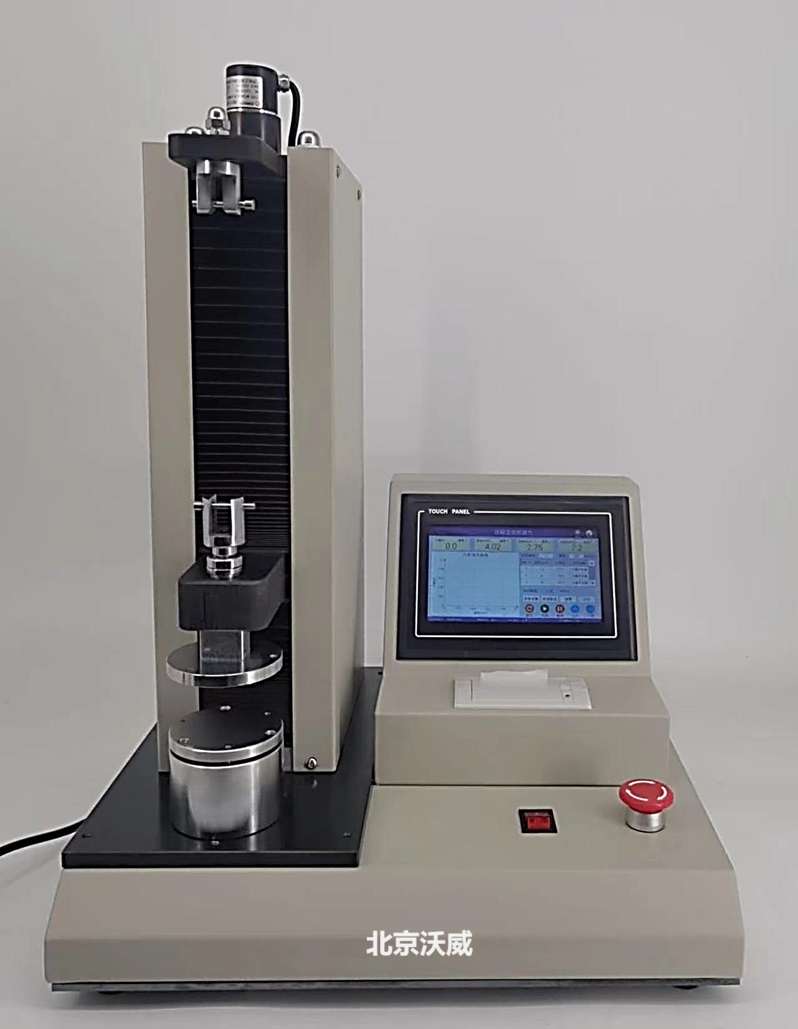

本系列試驗機是一款桌上型彈簧專用試驗機，采用精密的自動控制和數據采集系統，大大提高試驗精度及人員操作要求。主要應用于彈簧的變形量、拉壓力、彈簧系數等性能參數的檢測，亦可對各類彈性試樣和其他類似零部件進行相關試驗。本機檢定規程符合JB/T7796-2017《彈簧拉壓試驗機》標準，可根據國家標準及ISO、JIS、ASTM、DIN等國際標準進行試驗和提供數據，是工礦企業、技術監督、商檢仲裁、科研院所、大專院校、質檢單位等部門的理想檢測設備。
主要特點
? 高精度、高分辨率、高穩定性
? 7寸觸摸顯示屏，人機交互界面友善，操作簡單易用
? 6種力值單位N、kgf、lbf、gf、kN、tf
? 3種位移單位mm、cm、in
? 四種試驗?zāi)Ｊ剑憾ǜ叨葴y力值、定變形測力值、定力值測高度、定力值測變形
? 測試界面直接顯示力值、位移、彈簧自由長度/高度、變形值、測試時間、速度、測試點剛度和平均剛度等參數
? 可自定義10組測試點，可設置相應試驗參數的合格區間判斷
? 測試數據以曲線及表格形式顯示
? 測試完成后數據條自動保存，最多可保存10000條數據
? 機臺自帶微型打印機,可直接打印試驗結果
? 自帶記憶功能，超載保護，緊急停機裝置，漏電保護裝置
主要技術參數
|
規格 |
WZT-10 |
WZT-20 |
WZT-30 |
WZT-50 |
WZT-100 |
WZT-200 |
WZT-300 |
WZT-500 |
WZT-1K |
WZT-2K |
WZT-3K |
|
量程 |
10N |
20N |
30N |
50N |
100N |
200N |
300N |
500N |
1000N |
2000N |
3000N |
|
力值分度值 |
小數點后位數0～4位任意選擇 |
|
位移分度值 |
小數點后位數0～3位任意選擇 |
|
單位 |
力值單位：gf、Kgf、N、KN、tf、Lbf
位移單位：mm、cm和in |
|
力值精度 |
≤±0.5% |
|
速度范圍 |
1-400mm/min |
|
速度精度 |
≤±1% |
|
行程 |
220mm |
|
試驗空間 |
220mm |
|
位移精度 |
≤± 0.05mm |
|
壓盤直徑 |
50mm |
78mm |
108mm |
|
動力系統 |
步進電機 |
|
電源 |
交流220V 50HZ |
|
尺寸 |
450*380*640mm |
|
重量 |
48kg |

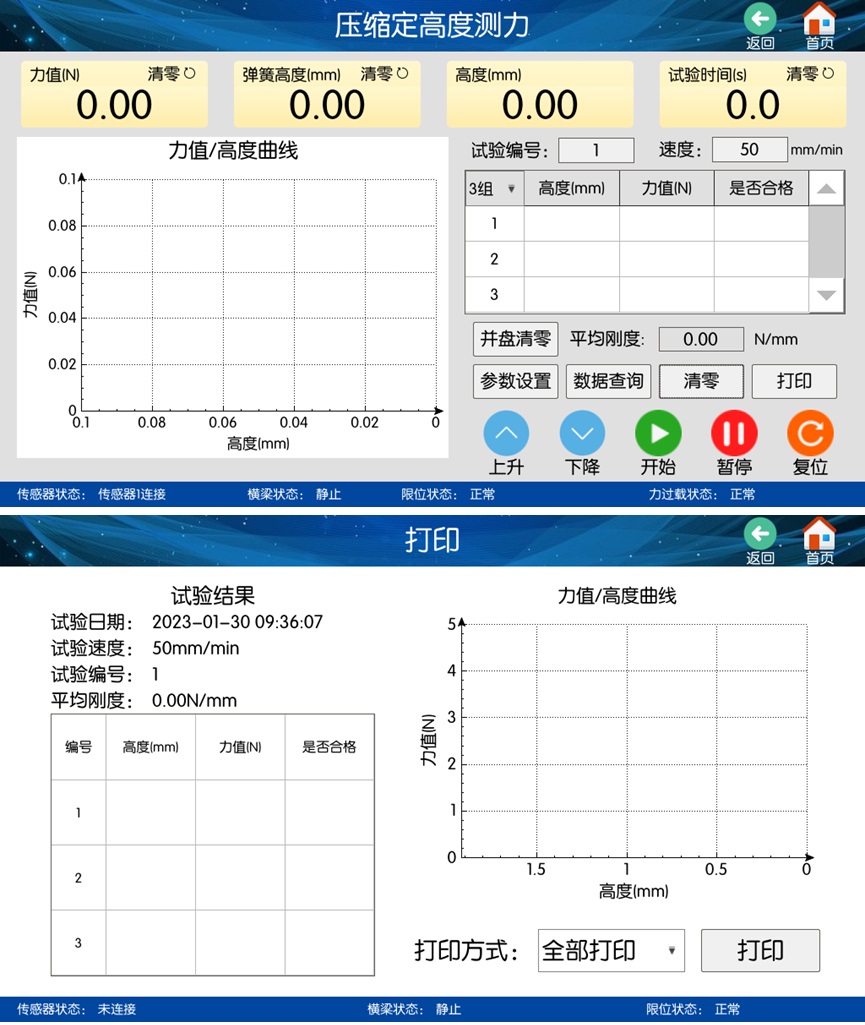

觸摸屏操作界面
主要配置
|
序號 |
名稱 |
單位 |
數量 |
|
1 |
全數字控制系統 |
套 |
1 |
|
2 |
觸摸操作屏 |
塊 |
1 |
|
3 |
步進電機 |
套 |
1 |
|
4 |
減速系統 |
套 |
1 |
|
5 |
高精度負荷傳感器 |
只 |
1 |
|
6 |
精密滾珠絲杠副 |
套 |
1 |
|
7 |
光電編碼器 |
只 |
1 |
|
8 |
標配拉壓簧夾具 |
套 |
1 |
|
9 |
微型打印機 |
只 |
1 |
